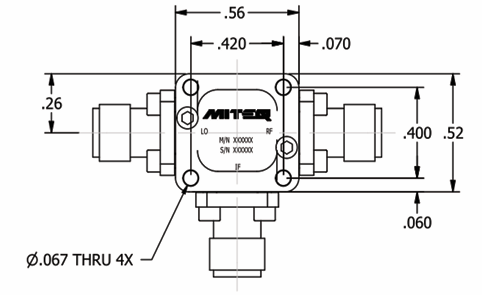

　　MITEQ的M3743QW1A雙平衡混頻器是MITEQ一款專為Q波段下變頻SATCOM市場設計的高性能設備。以下是該混頻器的主要特點和性能介紹：

　　應用領域

　　Q中中波段下直流交流變頻SATCOM市面：M3743QW1A混頻器專門來設計廣泛用于遙感衛星流量(SATCOM)研究方向，更是要格外重視是在Q中中波段(37至43 GHz)做信號燈的下直流交流變頻清理。

　　功能

　　上向下帶寬或向下帶寬轉化成器：該混頻器就可以作上向下帶寬轉化成器(將較底頻率的信息轉化成到Q頻譜)或向下帶寬轉化成器(將Q頻譜的信息轉化成到較底頻率)。　　間接向上轉化：也可以將Q中波段的網絡信號間接轉化到DC至18 GHz區間內的其它平率。

　　關鍵特性

　　RF/LO覆蓋面范圍圖：37至43 GHz，選在Q頻譜的運作。　　IF的操作區域：直流電壓至18 GHz。　　效率面積：+17至+20 dBm。　　鍵盤輸入1dB減少點：+5 dBm基本特征值。　　包裝：Connecterized。

　　規格參數：

ELECTRICAL      SPECIFICATIONS
INPUT PARAMETERS	CONDITION	UNITS	MIN.	TYP.	MAX.
RF frequencyrange		GHz	37		43
RF VSWR(RF=-10 dBm,LO=+17 dBm)	37 to 43 GHz	Ratio		2.0:1	一
LO frequency range		GHz	24	一	37
LO power range		dBm	+17	+18.5	+20
LO VSWR(LO=+17 dBm)	24 to 37 GHz	Ratio		2.5:1
TRANSFER CHARACTERISTICS	CONDITION	UNITS	MIN.	TYP.	MAX.
Conversion loss(IF=12.5 to 18.5 GHz,LO=+17 dBm)                              LO=24.5 GHz	37 to 43 GHz	dB		10	12
Conversion loss(IF=DC to 6 GHz,LO=37 GHz)                          LO=+17dBm	37 to 43 GHz	dB		8
Single-sideband noise figure	37 to 43 GHz	dB		11
LO-to-RF isolation	37 to 43 GHz	dB	25	30
LO-to-IF isolation	37 to 43 GHz	dB		35
RF-to-IF isolation	37 to 43 GHz	dB		30
Input power at 1dBcompression	LO=+17 dBm	dBm	一	+5
Input two-tone third-order intercept point	LO=+17 dBm	dBm		+13	一
OUTPUT PARAMETERS	CONDITION	UNITS	MIN.	TYP	MAX.
IF frequency range	3 dB Bandwidth	GHz	一	DC to 18
IF VSWR (IF=-10 dBm,LO=+17 dBm)		Ratio		2.0:1
